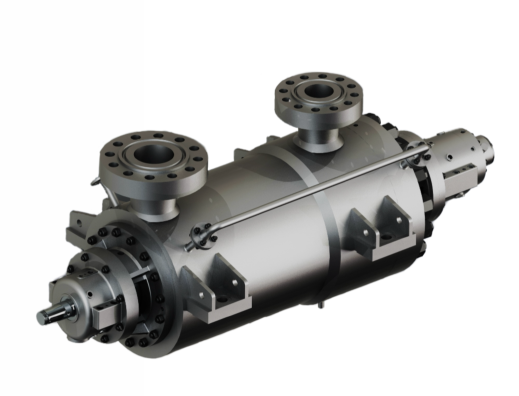

Pompa sentrifugal seri TD adalah pompa sentrifugal berstruktur dua ujung segmental multi-tahap, hisap tunggal, dan cangkang ganda. Pompa sentrifugal seri TD diproduksi sesuai dengan standar ke-11.Dsesuai standar API610. Tekanan masuk maksimum pada suhu normal adalah 5,0 MPa.
Pompa dapat diperbaiki tanpa membongkar pipa masuk dan keluar. Badan pompa terbelah secara radial. Segel poros dapat ditambahkan.ituBerbagai jenis segel mekanis diperlukan dalam standar API682 dan segel mekanis tersebut telah distandarisasi.
Ada tiga jenis seri TD. Pompa sentrifugal berdasarkan parameter kinerja, bantalan, dan sistem pelumasan yang berbeda, yaitu
1. Struktur gabungan bantalan rol silinder pendek dan bantalan bola dorong, pelumasan mandiri dengan lapisan tipis.minyak. Strukturnya sederhana dan pemasangannya mudah. Dan bagian tengahnya tidak perlu disesuaikan;
2. Struktur gabungan bantalan geser dan bantalan bola dorong, pelumasan mandiri dengan oli tipis. Karena bantalan geser bersifat pelumasan mandiri, maka tidak memerlukan stasiun oli pelumasan, sehingga menghemat investasi awal dan biaya perawatan di kemudian hari;
3. Struktur gabungan dari empat bantalan geser baji oli dan bantalan tipe cakram dorong, pelumasan sendiri dengan oli tipis. Cocok untuk kondisi kerja dengan kepala tunggal lebih dari 140m. Teknologinya matang dan operasinya stabil.
Parameternya adalah sebagai berikut,
Q: 12~1000m3/jam | Suhu: -20~450℃ |
Tinggi: 150~4200m | n: ≤6000r/min |
